產品概述：

本產品采用高性能ARM處理器，應用于終端模塊的數據采集，數據分析處理；無線靈活組網，可一對一通訊也可一對多通訊；一鍵關聯終端設備，可定時上傳服務器和定時采集終端數據，可以智能自動根據后臺指令聯動各設備；支持多種協議轉換和通訊方式，上行RJ45的TCP/IP網絡協議，下行RS485有線和無線方式的MQTT、Modbus協議；可以提供自定義編程接口，以便客戶對接其它私有協議。

應用領域：

■電力設備監控系統     ■鐵路配電監控      ■石油、化工、冶金行業     ■新能源      ■工業通訊領域        ■環保水利          ■煤礦、食品行業        ■機場碼頭

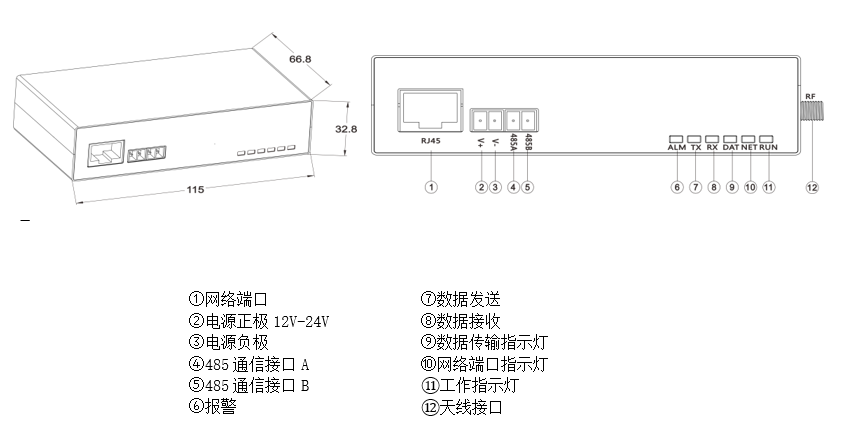

產品接口圖示：

技術參數：

工作電壓：DC 9~24 V                                  產品功耗：1 W

通訊協議：標準MODBUS/MQTT協議            LED：電源指示、通訊指示、網絡指示

IP防護等級：IP20                                         外殼材料：ABS阻燃絕緣材料

通訊指示：藍色閃爍                                      傳輸距離：無線（2500 m可視距離）

工作溫度：-20~70 ℃                                   環境濕度：＜95%

產品重量：180 g                                          外形尺寸：115*66.8*32.8 mm（長寬高）

安裝方式：35 mm導軌，柜內安裝                通訊方式：有線、無線

功能特點：

1.動態數據中心域名和 IP 地址。

2.內置完整的TCP/IP協議堆棧，可在串口設備和TCP/IP網絡之間實現數據傳輸。

3.采用高性能ARM處理器，數據處理效率高，具有數據儲存、斷點續傳、斷網保護等功能。

4.支持有線和無線傳輸，標配下行RS485有線與無線通訊接口和上行TCP以太網接口。

5.可以智能自動根據后臺指令聯動各設備，自動切斷或者自動聯通。

6.靈活組網，可一對一通訊也可一對多通訊。

7.抗干擾能力強，同一片區域可多個網絡段、多組數據同時通訊，互不干擾。

8.導軌式設計，安裝簡便。

9.遠程在線升級；遠程調試。

10.插拔式端子接線。

產品安裝：

1.本產品的主要用途是與其他有線和無線設備通訊，一般在室內安裝使用。

2.安裝方式：35mmDIN標準導軌安裝，符合DIN EN60715標準。

3.在配電箱內選擇合適位置固定DIN導軌，將網關卡入導軌上固定。

4.電源線規格均應符合規范要求，且連線應短而粗。

5.與終端設備的485通訊線應選用帶屏蔽的雙絞線。

注意事項：

1.此產品只能由專業電氣人員接線和安裝。

2.國家標準及安全滿足（見IEC60364-5-523）。

3.產品安裝前必須檢查外觀，如果檢查到損壞或錯誤則不能安裝。

4.只允許在安裝說明范圍內使用。如果超過規定的范圍使用，可能損壞產品及所連接的設備。

5.拆開或改動產品，保修無效。
